FSE og GRE Artefact

SYSTEM: MR 0.35T Ovation

Hospital: Daqing Oilfield General Hospital

PROBLEM/SYMPTOM

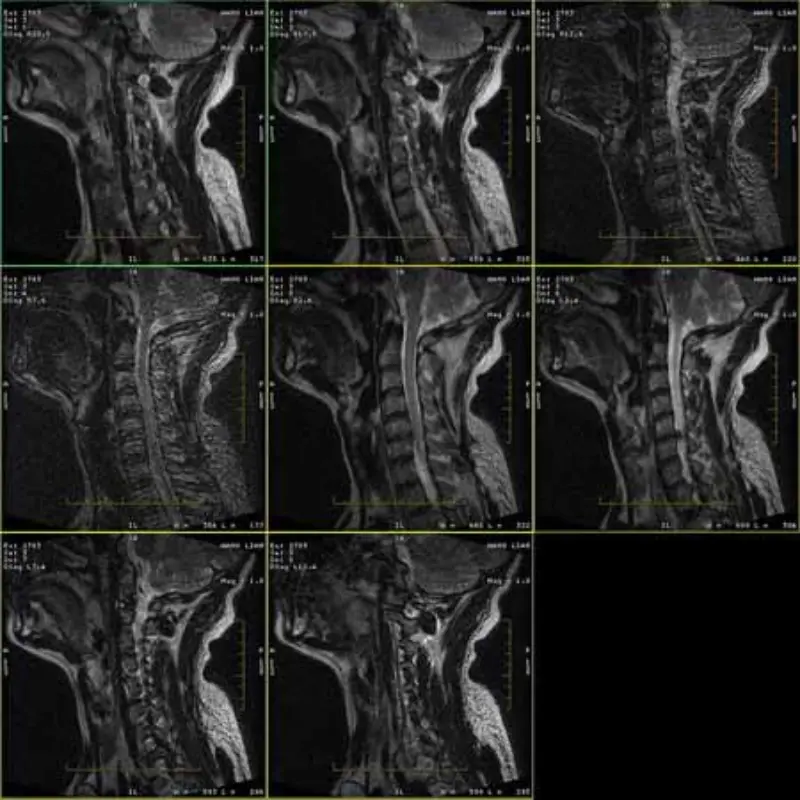

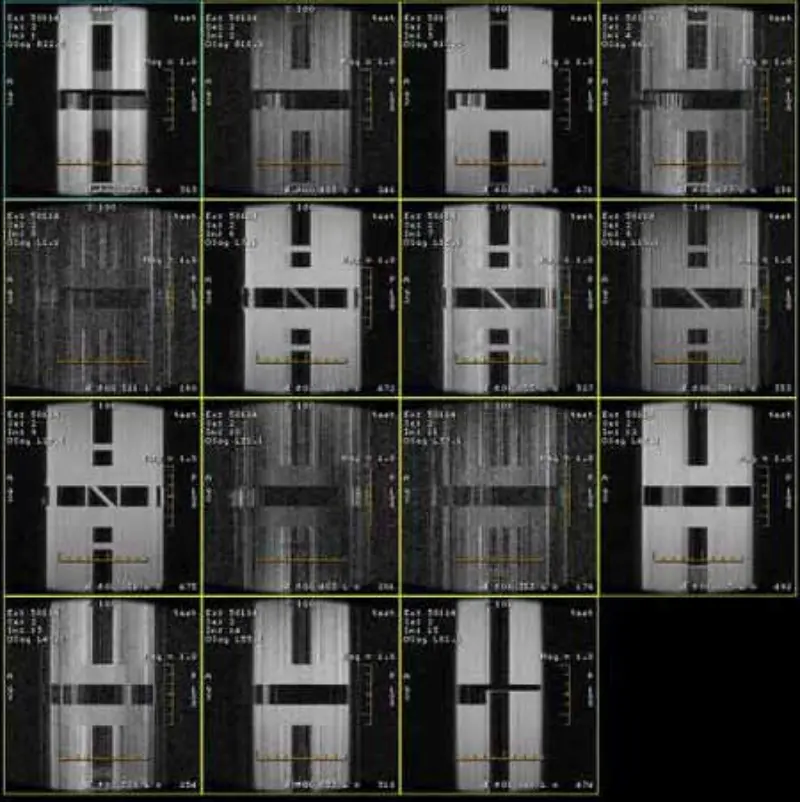

Billederne af FRFSE- og GRE-protokollerne har spøgelsesbilleder, og nogle gange vises billeder med lav SNR i én serie. Men SE-protokolbilleder er normale.

Se venligst vedhæft billeder.

FEJLFINDING HISTORIE/TIP

1. Disse artefakter forekommer kun i billedet af FRFSE- og GRE-protokoller, men SE-protokol

billeder vises aldrig. Udfør Head SPT Quick check, hoved SNR er marginal (ca. 8,2).

2. Tjekkede RF-døren, lysstyrke, TCU-strøm, PAC-strømforsyning og magnetdisplay, alt i orden.

3. Skiftet gradientforstærkerne, filtrene på SRU og kabler, forekommer artefakten stadig i de samme protokoller.   Side 3 af 3

4. Test underdelene på et andet sted, alt ok. gradient PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS og Head coil

5. Tjek DD-diodeegenskaber, DD-kabler og HV, alt normalt.

6. Deaktiver RF-signaloutput af UCERD, artefakten forsvandt.

7. Skift modtager og modtag kabler og bypass MA, problemet er der stadig.

8. Adskil kropsspolen, placer den uden for magneten, tilslut alle kabler og scan igen, artefakter findes stadig.

9. Vi tjekker strømforsyning og jord og finder, at jordforbindelsen på PP'en (magnetrummet) er meget løs. Vi strammer den og scanner igen, hoved SNR forbedret

(Hoved SNR: 8,9)

RODÅRSAG/LØSNING

Endelig finder vi ud af, at nogen forbinder 1 ledning fra 1 af 3 strømførende ledninger med MR-udstyrs strøm

levering uden for MR-afdelingen uden tilladelse. Efter fjernelse af ledningen og scan igen, kommer systemet normalt, og hoved SNR er 9,3.

Så strømforsyningens kvalitet vil påvirke billedkvaliteten.
