Fejlfinding for 8ch Cardic coil lav SNR

PROBLEM/SYMPTOM

Når du bruger 8-kanals hjertespolescanning, er billedets SNR ikke godt. Find signalet meget lavt, når du bruger manuel scanning.

RODÅRSAG/LØSNING

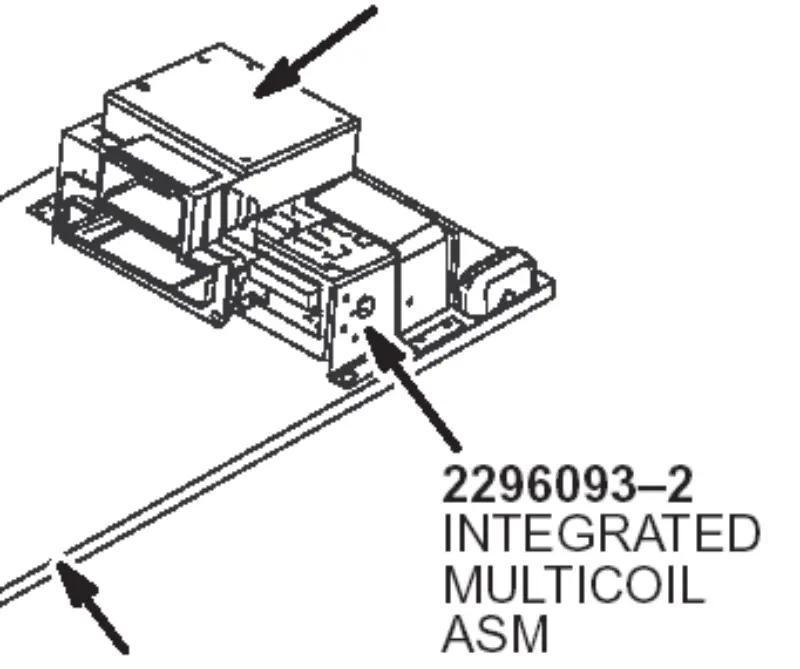

Integreret multicoil ASM bundkort dårlig. (dynatron, IC: HC105)

FEJLFINDING HISTORIE/TIP

1. Brug 8-kanals hjertespiralkørselstest SNR, alle kanaler fejler.

2. Brug MCRT-værktøjer kontroller 8-kanals SNR, alle kanaler passerer. Så må spolen have problemer.

3. Bestil ny spole, men problemet er det samme. Billedet er også lavt SNR.

4. Kontroller moduldrevets strøm og hele kanalen på STIF og IRF I/O-kort. De

8 kanaler er OK.

5. Udskift den integrerede multicoil ASM billedet af 8-kanals hjertenormal.

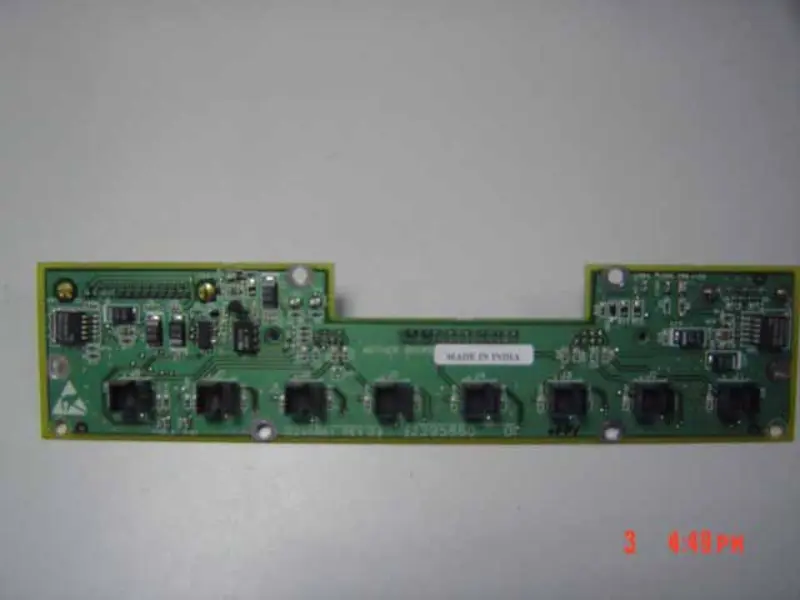

6. Tjek bundkortet, find HCT04(6反向器) og en dynatron dårlig.

Læring:

Når vi definerer, at 8-kanals fejlstedet er spolesiden, hvis vi bruger MCRT-værktøjer, må vi hellere tjekke 8-kanalen på et andet sted.
