Servicenote for TPS Svarer ikke

SYSTEM: 1.5T Twin excite (Softwareversion. 10.0M4)

PROBLEM/SYMPTOM

Applikationssoftwaren er oppe, men rapporter "TPS reagerer ikke" på fejlloggen.

FEJLFINDING HISTORIE/TIP

1. Åbn c-shell, skriv ping –s 4096 IP(tps), find mister 95 % data. Udskift en ny hub i systemkabinettet, men symptomet er det samme.

2. Åbn c-shell, skriv mgd_term, men kan ikke åbne 3 separate vinduer.

3. Udfør tps-nulstilling, rapporter "tps-nulstilling mislykkedes" med det samme.

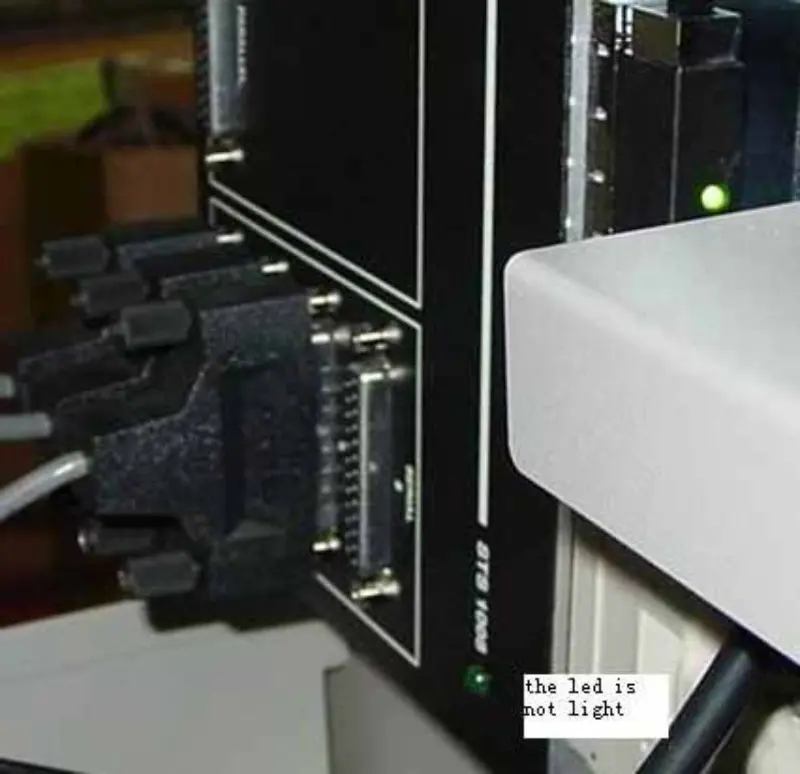

4. Værten genkender ikke den scsi-serielle terminal. Tjek scsi 8 port seriel udvidelsesboks, find en LED på boksen er ikke lys.

5. Tjek expander scsi strømforsyning, strømforsyningen udsender ikke. Åbn strømforsyningen, find 3 punkters void-samling. Sammenføjning af disse punkter, men strømforsyningen udsender ikke.

6. Udskift en ny expander scsi strømforsyning. Start MR-systemet, applikationssoftwaren blev hængt på følgende skærm, og lysdioden på scsi 8-ports serielle udvidelsesboks er ikke lys.

7. Åbn kommandovindue, skriv mgd_term, dosis ikke åben 3 vinduer. Kontroller, at expnder scsi-strømforsyningen er normal.

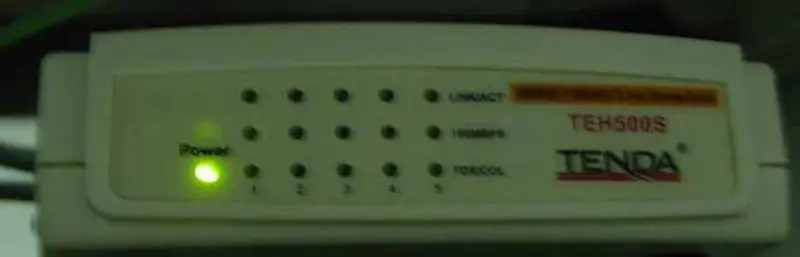

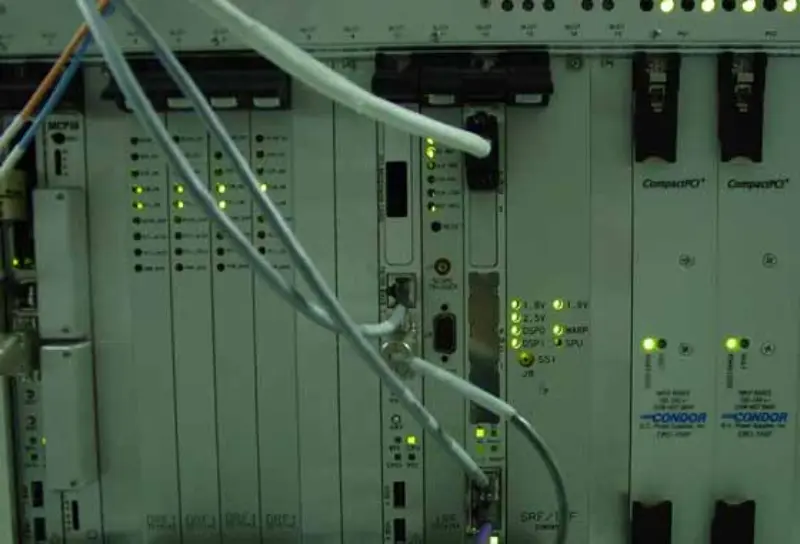

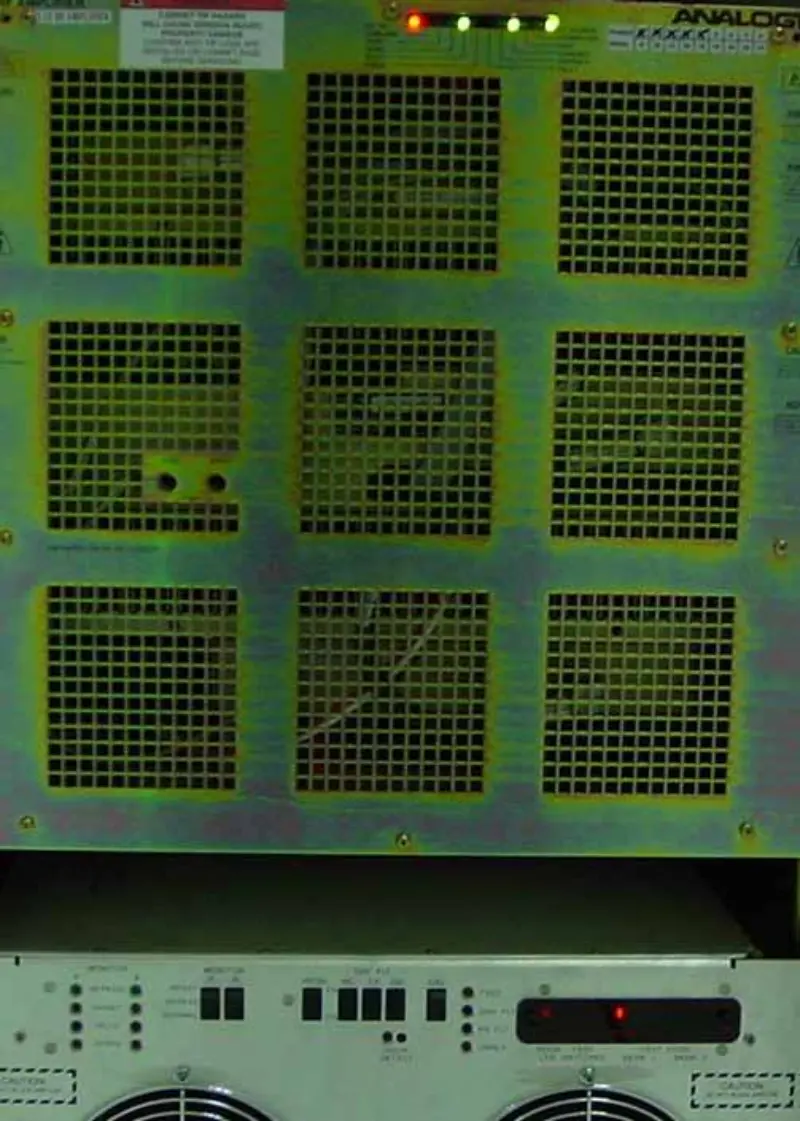

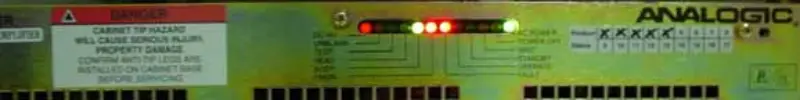

8. Gør SGI-diagnostik, SGI er ok. Tjek serielt kabel, det er ok. Tjek strømforsyningen til MGD, det er ok. Men systemskab, RF-skab, Gradientskab er unormalt. Symptomerne er de samme som på følgende billeder:

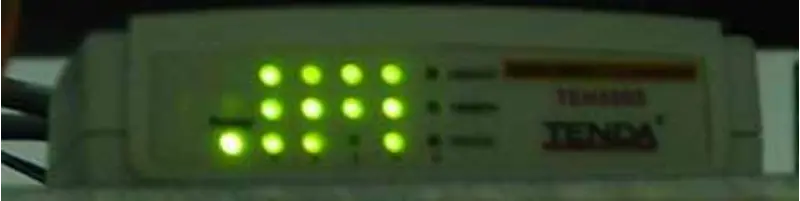

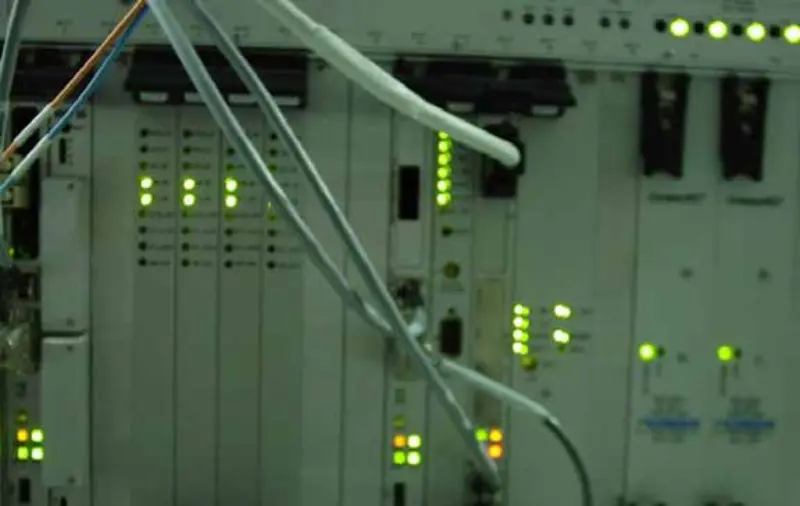

9. Jeg tror, ​​at systemkabinettet, RF-kabinettet og Gradient-kabinettet er nulstillet. Så tps-nulstillingssignalet fra STIF-kortets modtagelse fra værten er stadig aktiveret. Afbryd expander scsi-strømforsyningen eller det serielle kabel, start MR-systemet, applikationssoftwaren er oppe, men rapporter "tps reagerer ikke". Symptomerne er de samme som på følgende billeder:

Så scsi 8 port seriel udvidelsesboks er også dårlig.

10. Udskift en ny scsi 8 port seriel udvidelsesboks, start MR-systemet, lysdioden på scsi 8 port seriel udvidelsesboks er lys, og systemet er normalt.

RODÅRSAG/LØSNING

Expander scsi strømforsyningen var fejl, den brændte scsi 8 port seriel ekspansionsboks. Så vi udskiftede expander scsi strømforsyningen, systemet var mærkelig tilstand.
